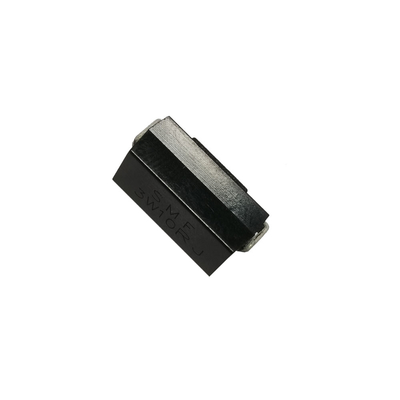

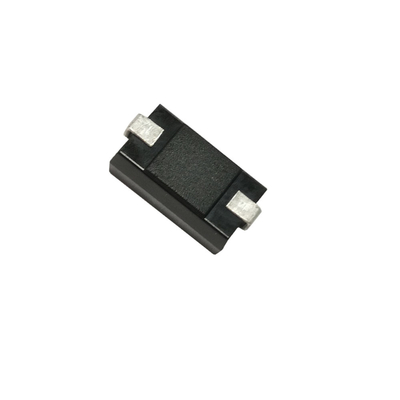

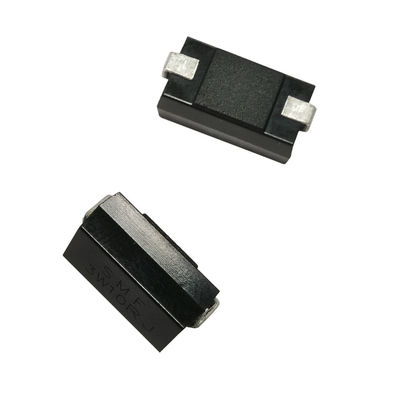

pacchetto modellato ignifugo Chip Resistor 2W 3W 5W 1% di tolleranza a film metallico di 100ppm TCR

  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package
  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package
  • 100ppm TCR Metal Film Chip Resistor 2W 3W 5W 1% Tolerance Flameproof Molded Package
Luogo di origine Cina
Marca JDC
Certificazione ROHS&Reach
Numero di modello SMF
Quantità di ordine minimo 5000 pezzi
Prezzo US$0.08-US$0.15
Imballaggi particolari Bobina in cartone
Tempi di consegna 2 settimane
Termini di pagamento T/T, Western Union
Capacità di alimentazione 1.000 Kpcs al mese

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Potere stimato 2W, 3W, 5W Tecnologia A film metallico
Tipo del pacchetto Montaggio di superficie Gamma di resistenza 10R-22MR
Tolleranza ±1%, ±2%, ±5% TCR ±100ppm/℃
Evidenziare

5W Chip Resistor a film metallico

,

100ppm Chip Resistor a film metallico

,

Potere Chip Resistor a film metallico
Lasciate un messaggio
Descrizione di prodotto

Il potere che Chip Resistor a film metallico sta usando i materiali moudling affidabili per imballare la resistenza a film metallico dentro, ha molto di piccola dimensione la resistenza a film metallico tradizionale, è affare per l'alimentazione elettrica, le Telecomunicazioni e l'applicazione dell'attrezzatura di prova.





Caratteristiche:





  • UL94V0 ignifugo ha modellato il pacchetto, resistente per riscaldare, l'umidità e l'isolamento.
  • Progettazione speciale per il montaggio di superficie automatico.
  • Forza meccanica eccellente e stabilità eletrical.
  • Riduzione aseembly del costo.
    •



Dimensioni (millimetro):







pacchetto modellato ignifugo Chip Resistor 2W 3W 5W 1% di tolleranza a film metallico di 100ppm TCR 0



Potere stimato A±0.3 B±0.3 C±0.3 D±0.3 Emax Gamma di resistenza Tensione di lavoro massima
2W 4,0 6,7 1,4 3,55 7,9 10R-20M 300V
3W 5,5 10,5 1,7 5,0 12,0 10R-20M 500V
5W 7,3 13,5 1,7 6,8 17,0 10R-20M 500V



Prestazione elettrica



Caratteristiche Norma Metodo di prova
Tolleranza di resistenza ±1% (F), ±5% (J) /
TCR ±100ppm/℃ -55℃-200℃
Carico di potere stimato Tem di superficie. 275℃ massimo
ΔR/R≤±1%		 Tensione nominale per 30 minuti
Sovraccarico di periodo ridotto ±0.5% 5 volte di potere stimato per 5 secondi
Tensione di resistenza dielettrica Nessuna prova di danno o della ripartizione machanical dell'isolamento. CA 500V per 1 min
Resistenza di isolamento 10,000MΩ CC 500V Megger
Solderability Copertura di min 95% ±250 ±5℃ per 2 secondi
Resistenza a calore di saldatura Nessuna prova di danno machanical
ΔR/R≤±1%		 270±5℃ per i secondi 10±1



Caratteristiche dell'ambiente



Caratteristiche Norme Metodi di prova
Impiegati. Ciclo ΔR/R≤±1% -55℃ (30mins)
→ a temperatura ambiente. (3 minuti)
→+200℃ (3 minuti)
→ a temperatura ambiente. (3 minuti)
5 cicli
Vita del carico ΔR/R≤±1% Min del carico 90 di potere stimato
min 30 FUORI
70℃, 1000 ore
Vita a prova d'umidità del carico ΔR/R≤±1% Min del carico 90 di potere stimato
min 30 FUORI
40℃, RH di 95% 500 ore
